Přehled novinek ve SPIRITu 2022

Novinky verze 2022 ke stažení (PDF, 698 kB)

Nový systém pro výškové kóty

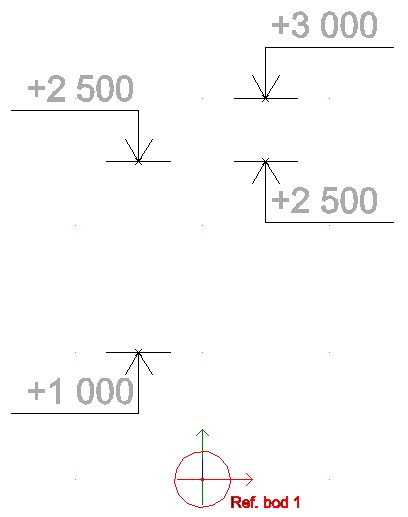

Ve SPIRITu 2022 je k dispozici nový systém pro generování výškových kót. Lze definovat referenční body a umístit na ně symboly výškové kóty. Výškové kóty přiřazené těmto referenčním bodům se automaticky aktualizují při úpravě referenčních bodů. Lze také určit směr pro výškové kóty. Půdorysné výškové kóty se vztahují k Z-ové souřadnici symbolu výškové kóty.

V symbolech v prohížeči komponentů jsou k dispozici nové symboly výškových kót. Zde naleznete symboly kót pro řezy a pohledy a také pro půdorysné kóty výšek. Všechny symboly výškových kót lze samozřejmě upravit podle vlastního přání, protože jsou uloženy jako symboly B12.

Texty se zarovnáním

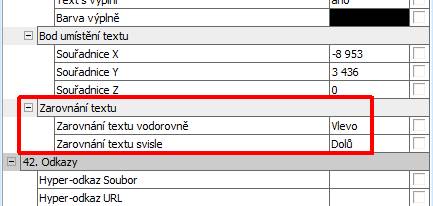

Klasický 2D text ve SPIRITu byl vylepšen o možnosti zarovnání. Texty lze nyní zarovnávat vodorovně (vlevo, na střed, vpravo) a svisle (nahoru, na střed, dolů) a tato nastavení lze kdykoli změnit.

Při vytváření nových textů lze nyní definovat zarovnání vzhledem k poloze textu v navigačním menu pomocí volby S5 Zarovnání. Toto zarovnání se použije přímo při zadávání nového textu.

Import Windows metafile souboru

SPIRIT 2022 umožňuje přímo importovat vektorové soubory Windows Metafile – formátu EMF nebo WMF. Dřívější možnst importu EMF souboru byla vylepšena. Import souboru se provede jako vektorová reference, nebo lze při importu provést rozpad souboru na elementy pomocí volby F3 Rozpad.

Nové přizpůsobení pro lišty nástrojů

Dialog pro úpravu lišt nástrojů byl přepracován a nyní existuje více a jednodušších způsobů, jak vytvořit a přizpůsobit vlastní ikonové lišty nástrojů.

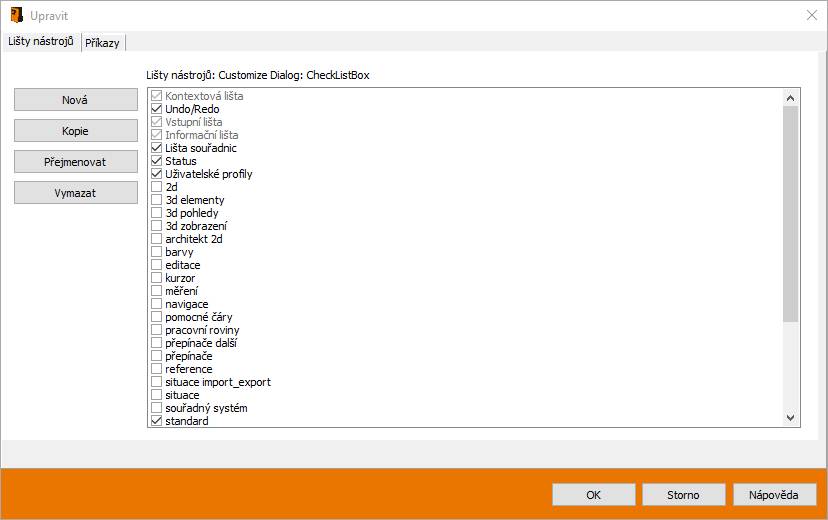

Zobrazí se přehled dostupných lišt nástrojů, které lze aktivovat nebo deaktivovat. Aktivní lišty nástrojů jsou barevně zvýrazněny (oranžovou barvou), když je vyberete v seznamu.

Převzít instalační cesty

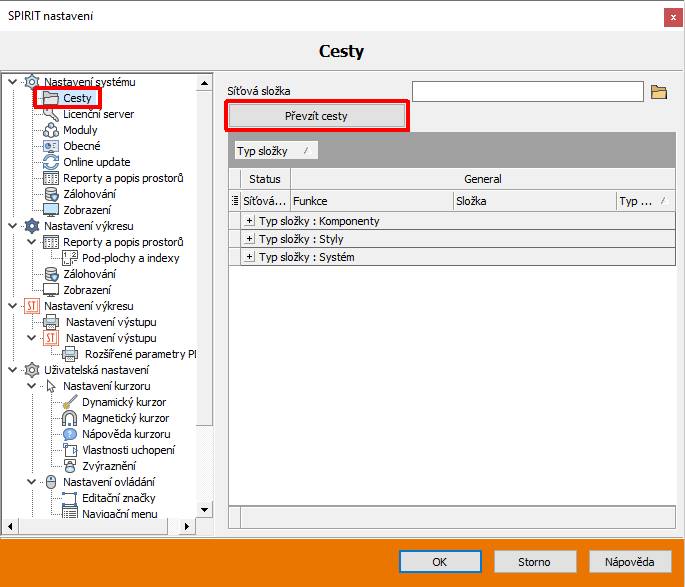

Po instalaci nové verze programu SPIRIT, počínaje verzí SPIRIT 2022, lze převzít kliknutím myši nastavení cest ze stávající starší verze SPIRITu. SPIRIT nabízí možnost přemístit části instalace, jako jsou komponenty, styly a předběžně spuštěné soubory, na síťové disky nebo jiné místní disky.

Práce s komponenty

SPIRIT 2022 umožňuje přímé zadání označení komponentu pro varianty komponentu. Pomocí funkce Udělat jedinečným lze vytvořit odlišné varianty součástí a zadat nové označení. Dříve byly odlišné varianty komponent generované pomocí funkce Udělat jedinečným automaticky pojmenovány systémem. Stávající název komponenty byl doplněn číslem v závorce. Toto označení nebylo možné později změnit.

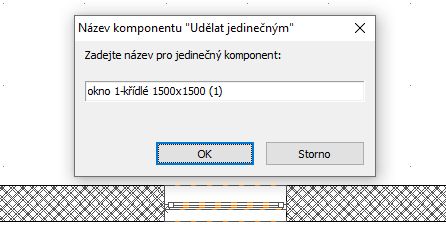

Ve SPIRITu 2022 lze název varianty komponentu zadat ručně. Stejně jako dříve je název komponentu s číslem v závorkách přidán jako návrh lze jej však upravit.

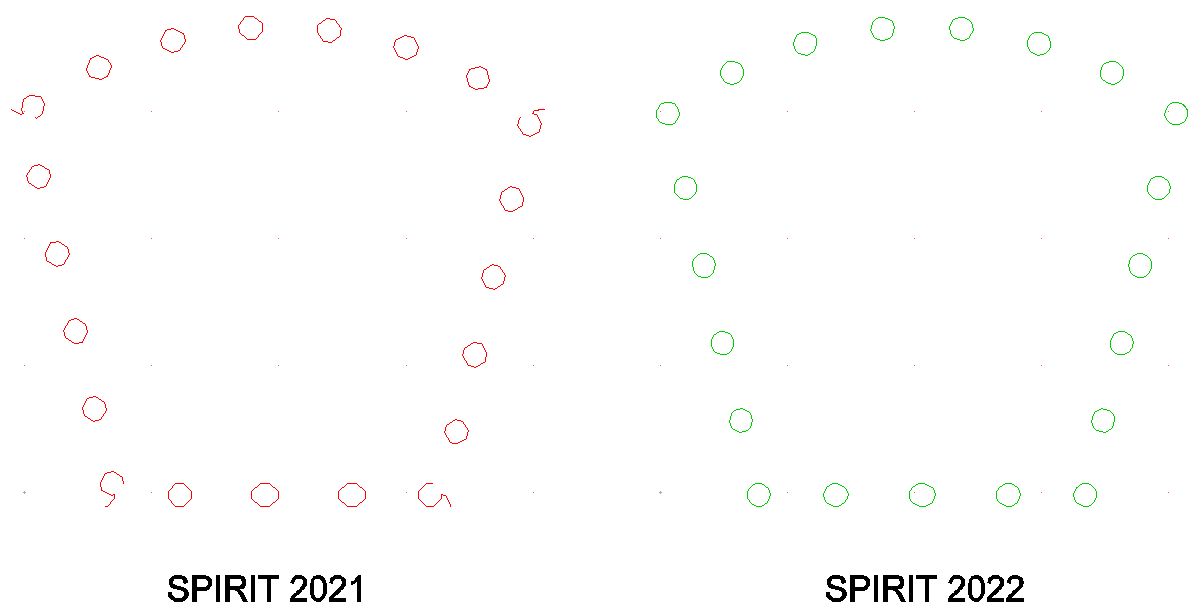

Zvýšení počtu segmentů v definicích čar

Počet povolených segmentů v definici stylu čáry byl zvýšen. Dříve byl počet segmentů uživatelských čar omezen na 26, což je dostatečné pro standardní typy, např. různé typy vedení. Složitější typy čar musely být zredukovány nebo nemohly být implementovány. Toto omezení bylo u SPIRITu 2022 odstraněno a typy čar lze definovat podrobněji.

Práce s referencemi

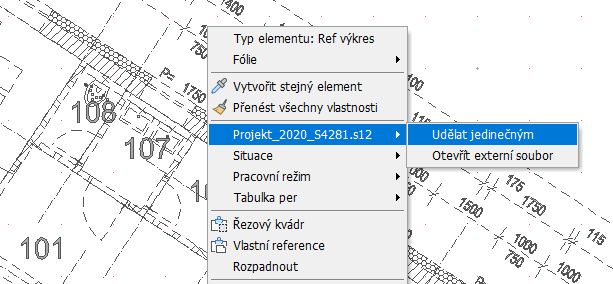

Ve SPIRITu 2022 jsou k dispozici nové možnosti pro reference. Referene mohou být, podobně jako jsou i další komponenty, vytvořeny jako jedinečné. Jedinečná reference je integrována do výkresu pod novým názvem a externí výkres zůstane úpravami nedotčen. Název lze libovolně vybrat pomocí dialogu.

Kromě toho lze pomocí objekt inspektoru nastavit tři faktory měřítka pro úpravu zobrazení reference:

Faktor kótování – určuje velikost kótovámí
Faktor šrafování – určuje hustotu šrafování
Faktor textu – určuje velikost textu

Tyto faktory lze použít k přizpůsobení reprezentace reference na různá měřítka.

Aritmetika v Objekt inspektoru

Hodnoty v objekt inspektoru lze nyní také zadávat pomocí metod výpočtu. Většinu funkcí kalkulátoru známých ze vstupních řádků lze nyní použít i přímo v objekt inspektoru. Je tak možné zadávat hodnoty do objekt inspektoru pomocí aritmetických výpočtů.

Aktuálně jsou k dispozici tyto funkce:

+	Znaménko plus pro součet dvou čísel
-	Znaménko mínus pro rozdíl mezi dvěma čísly
*	Hvězdička pro součin dvou čísel
/	Lomítko pro zlomky
()	Závorky pro příbuzné výrazy
TAN	Tangenta úhlu
SIN	Sinus úhlu
COS	Kosinus úhlu
ATAN	Arkus tangens úhlu
PI	Konstanta pro kružnice (Ludolfovo číslo) "pi" = 3,14
LN	Přirozený logaritmus na základ e (Eulerovo číslo) číselné hodnoty
EXP	Exponenciální funkce
SQR	Druhá mocnina čísla (čtverec čísla)
SQRT	Druhá odmocnina čísla
ABS	Absolutní hodnota čísla
TRUNC	Část čísla s pevnou/plovoucí desetinnou čárkou před desetinnou čárkou (tečkou)
FRAC	Zlomková část čísla s pevnou/plovoucí desetinnou čárkou za desetinnou čárkou (tečkou)

Vylepšeno licencování přes licenční server

Při použití licenčního serveru se při spuštění programu zobrazí informační dialogy, pokud nebylo navázáno spojení s licenčním serverem. Další dialogy poskytují informace o možných problémech při navazování spojení při spuštění programu. Navíc aktivace volby Použít licenční server již automaticky nekontroluje lokální hardwarový klíč nebo ID hardwaru, pokud není licenční server nalezen. V tomto případě se aplikace spustí v demo režimu nebo jako trial verze (zkušební verze).

Zobrazení v ST 3D Vieweru

Chování pozice kamery v ST 3D Vieweru bylo vylepšeno. K pozicím kamer v ST 3D Vieweru lze nyní přistupovat prostřednictvím perspektiv uložených ve SPIRITu. Dříve byla pozice kamery v ST 3D Vieweru změněna při aktivaci libovolného plánu. Nyní se to stane pouze při aktivaci situace kategorie Perspektiva.

Pozice kamery uložená v situaci se převezme. Obsah prohlížeče ST 3D Viewer se neaktualizuje automaticky, stále se to provádí pomocí funkce Aktualizovat model v prohlížeči ST 3D Viewer.

Tímto způsobem lze uložit pevné pozice do modelu a kdykoli je vyvolat.

Vylepšená správa barev

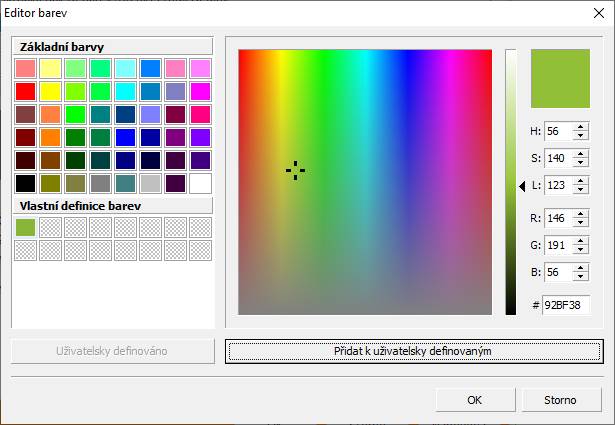

Na mnoha místech ve SPIRITu je možné přizpůsobit stávající barvy a také definovat vlastní barvy. Dialog (Editor barev) pro definici barev byl na všech místech standardizován a uživatelsky definované barvy jsou uloženy a jsou k dispozici ve všech výkresech.

Filtrační funkce při vyhodnocování

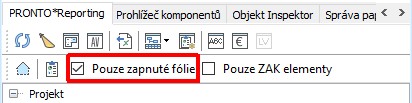

Upravitelný seznam nyní reaguje na vyhodnocení podle aktuálního nastavení volby Pouze zapnuté fólie. Možnost vyhodnocovat pouze zapnuté (viditelné) fólie byla optimalizována a nyní je upravitelný seznam generován pouze pro viditelné fólie. To vede ke zlepšení výkonu, protože upravitelný seznam již nebere v úvahu všechny prvky výkresu.

Vložit ze schránky na původní pozici

Obsah výkresu lze přenést do jiných výkresů ve SPIRITu přes schránku pomocí voleb v roletovém menu Úpravy, nebo také pomocí standardních kláves Ctrl+C a Ctrl+V. Ve SPIRITu 2022 byla při vkládání ze schránky přidána funkce F6 Na původní pozici. Tím se obsah schránky uloží na původní pozici, původní výšku a na původní vrstvy, bez ohledu na aktuálně dostupné možnosti vkládání. Ty jsou při aktuální operaci vkládání ignorovány, ale zůstávají nezměněny.

IFC import

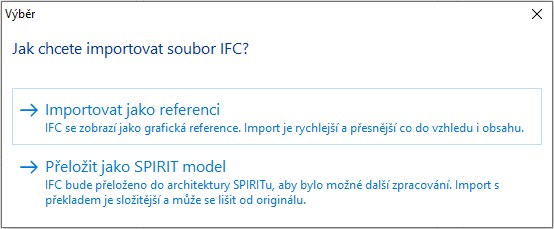

Import IFC souborů byl ve SPIRITu 2022 rozšířen. Pro import IFC souborů jsou ve SPIRITu 2022 k dispozici dvě možnosti. IFC soubor lze importovat jako referenci nebo jako 3D model.

Importovat jako referenci

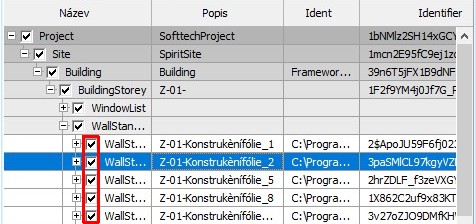

Pomocí této volby se IFC soubor importuje jako reference. Reference je vložena do nové fólie IFC-1, IFC-2, atd. Jednotlivé komponenty IFC reference jsou přehledně zobrazeny v dokovacím dialogu Správa IFC. Zde můžete vybírat jednotlivé komponenty a zobrazit jejich parametry. Každý komponent, nebo celou skupinu (např. okna, dveře,…), lze vypnout nebo zapnout. Komponenty však nelze přímo editovat.

Přeložit jako SPIRIT model

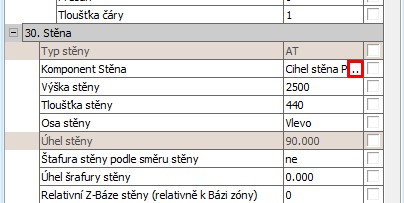

Pomocí této volby se IFC soubor do SPIRITu importuje jako 3D elementy. Protože jsou elementy importovány jako obecné, je potřeba následně v Objekt inspektoru přiřadit těmto elementům konkrétní ZAK komponenty. Některé elementy, např. okna nebo dveře se nemusí po importu zobrazit. Zobrazí se až po přiřazení konkrétního ZAK komponentu. Takto importovaný IFC soubor lze editovat.

Import obrázků

Funkce pro vložení obrázků je užitečná pro vytváření hybridních výkresů, vložení vizualizace, loga a další. Dříve byly podporovány formáty obrázků BMP a JPG. Nyní byla funkce vložení obrázku rozšířena o další formáty. Podporovány jsou tyto formáty:

BMP – Windows Bitmap
JPG, JPEG, JPE – Joint Photographic Experts Group
PNG – Portable Network Grphics
TIF, TIFF – Tagged Image File

Formát souboru XLSX

Byl přidán aktuální formát souboru XLSX pro import a export. Informace ze SPIRITu lze na různých místech exportovat jako tabulky. Nyní je pro export tabulek k dispozici také formát souboru XLSX.
